Gastroscopio GIF-Q145

BARATILLO MVC ABANCAY - APURIMAC

VIDEOGASTROFIBROSCOPIO

1.-COMPONENTES



PROCESADOR DE VÍDEO OLYMPUS CV-145, PARA ENDOSCOPIA

NOS PERMITE VER EN EL MONITOR DESDE EL TUBO DE INSERCION - PUNTA DISTAL



FUENTE DE LUZ FRIA

SE CONECTA DIRECTAMENTE AL ENDOSCOPIA Y AL PROCESADOR EMITE LUZ DE GRAN ILUMINACION QUE ES CONDUCIDO A LA PUNTA DISTAL ATRAVEZ DE CONECION DE FIBRA OPTICA.





2.-DESCRIPCION DE PARTES:

CONECTOR DE ENTRADA DE LUZ Y AIRE

A=ENTRADA DE AIRE, B=CONECTOR DE VENTILACION, F=GUIA DE LUZ

H=CANAL DE BIOPCIA - APERTURA DE CANAL.POR ESTE CANAL EN CASO DE LIMPIEZA MANUAL SE DEBE INYECTAR AGUA CON GERINGA Y LIMPIEZA CON CEPILLO LARGO

C=CONECTOR AL SUCCION POR ESTE CANAL EN CASO DE LIMPIEZA MANUAL SE DEBE INYECTAR AGUA CON GERINGA Y LIMPIEZA CON CEPILLO LARGO D= SON 02 CONENCTORES QUE SE CONECTAN  A FRASCOS DE ASPIRACION SUPERIOR

G=CONTACTOS ELECTRICOS; CABE SEÑALAR QUE ESTE COMPONENTE ES LA QUE SE CONECTA A LA FUENTE DE LUZ FRIA. POR (A y F) Y AL PROCESADOR POT (TX)

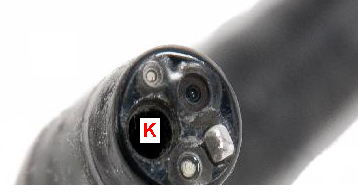

K=TERMINAL DE LA PUNTA DISTAL

I=TUBO DE INSERCION, J=VENDIC - SECCION DE DOBLADO,  EN CONCRETO POR LA PUNTA DISTAL SE CONDUCE GUIA DE LUZ - ILUMINACION, LENTE DE IMAGEN - GUIA DE IMAGEN, CANAL DE BIOBSIA, TUBO DE AIRE,  TUBO DE AGUA,  ALAMBRES DE ANGULACION,

3.-MANTENIMIENTO Y PRUEBAS



SISTEMA OCULAR Y SECCION DE CONTROL

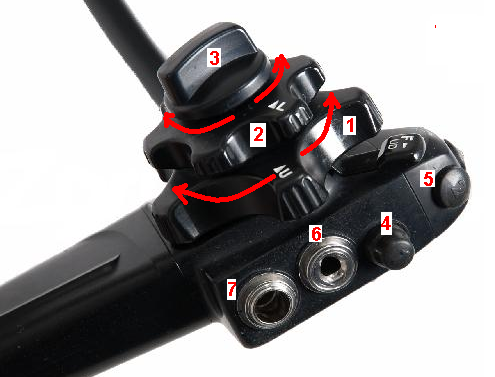

1=DAR GIRO PARA LA ANGULACION Y APLICAR EL SISTEMA DE FRENO 2=DAR GIRO HACIA ARRIBA O HACIA ABAJO,  6=VALVULA DE ASPIRACION DEL TUBO INSERCION, 7=VALVULA DE ASPIRACION DEL CABLE DE SUMINISTRO, ESTAS 02 VALVULAS TIENEN UNA TAPA EN FORMA DE PULSADORES QUE SE LES COLOCA DESPUES DE LA PRUEBA DE HERMETISMO

LIMPIEZA Y DESINFECCION DEL EQUIPO

1.-SE DEBE DE LIMPIAR EL TUBO DE INSERCION CON PAÑO HUMEDO

2.-ASPIRE SOLUCION DE LIMIEZA POR 30 SEGUNDO Y AIRE POR 10 SEGUNDOS

3.-DESCONECTAR LAS PARTES REUSABLES Y ACCESORIOS DE LIMPIEZA PARA LAVARLOS SEPARADAMENTE.

EN CASO DE REALIZAR EL MANTENIMIENTO PREVENTIVO DEL ENDOSCOPIO DE PREFERENCIA ARMAR EL EQUIPO CON LA FUENTE DE LUZ, Y SU PROCESADOR ENCENDIDOS Y REALIZAR LAS PRUEBAS DE ILUMINACION CON LA PUNTA DISTAL .

PRUEBA DE HERMETICIDAD O DE FUGAS



1.-SE DEBE DE COLOCAR LA TAPA DE HERMITICIDAD EN ESTE CONECTOR (TX)

2.-CONECTAR PROBADOR DE HERMITICIDAD (PT) A LA FUENTE DE LUZ CON EL AIRE ENCENDIDO Y LUEGO AL ENDOSCOPIA.

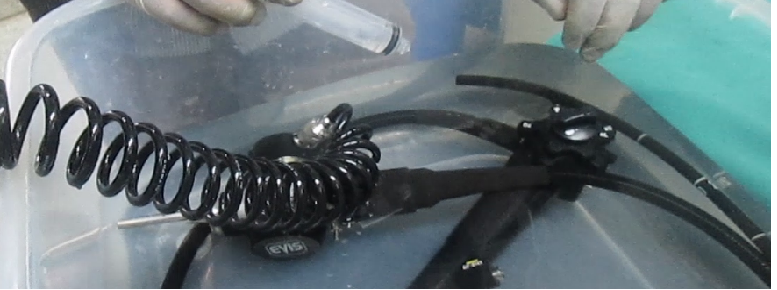

3.-CON EL PROBADOR CONECTADO AL ENDOSCOPIO, SUMERJA EL EQUIPO EN UNA BATEA CON AGUA Y REALICE LA PRUEBA DE FUGA.

4.-SI LOCALIZA UNA FUGA RETIRE INMEDIATAMENTE EL ENDOSCOPIO DEL AGUA Y CONTACTESE INMEDIATAMENTE CON SU REPRESENTANTE DE OLYMPUS

5.-AL TERMINAR LA FRUBA DESCONECTE EL PROBADOR; PRIMERO APAGUE LA FUENTE DE LUZ Y LUEGO DESCONECTE

LIMPIEZA MANUAL

1.-SUMERJA EL EQUIPO EN SOLUCION DE LIMPIEZA Y LIMPIE CON UN PAÑO LAS SUPERFICIES EXTERNAS

2.-CEPILLE EL SEGMENTO DE CANAL DE SUCCION CORRESPONDIENTE AL TUBO DE INSERCION CON EL CEPILLO LARGO

3.-CEPILLE EL ORIFICIO DE SUCCION Y LA ENTRADA DE CANAL DE INSTRUMENTACION CON EL CEPILLO CORTO.

4.-CON EL ENDOSCOPIO SUMERGIDO Y EL IRRIGADOR DE CANALES CONECTADO INSUFLE SOLUCION DE LIMPIEZA CON UNA GERINGA  ATRAVEZ DE LOS CANALES AIRE AGUA Y SUCCION Y PERMANECER POR UN TIEMPO DE 3 MINUTOS APROX.

5.-SUMERJA EL EQUIPO EN SOLUCION DE LIMPIEZA

ENJUAGUE Y LIMPIEZA

1.-ENJUAGUE EL EQUIPO EN AGUA LIMPIA

2.-CON EL ENDOSCOPIO SUMERGIDO Y EL IRRIGADOR DE CANALES CONECTADO INSUFLE AGUA LIMPIA CON UNA GERINGA  ATRAVEZ DE LOS CANALES AIRE AGUA Y SUCCION.

3.-RETIRE EL EQUIPO DEL AGUA Y SEQUE LAS SUPERFICIES EXTERNAS CON UN PAÑO

DESINFECCION

1.-SUMERJA EL EQUIPO CON EL IRRIGADOR CONECTADO EN UNA BATEA CON SOLUCION DESINFECTANTE

2.-INSUFLE SOLUCION DESINFECTANTE POR EL IRRIGADOR CON UNA GERINGA

ATRAVEZ DE LOS CANALES AIRE AGUA Y SUCCION.

3.-DESCONECTE EL IRRIGADOR Y SUMERJA ESTA JUNTO CON EL ENDOSCOPIA EN LA SOLUCION, ASIMISMO LAS PARTES REUSABLES Y ACCESORIOS DE LIMPIEZA.

4.-MENTENER EL ENDOSCOPIA Y ACCESORIOS SUMERGIDOS EN SOLUCION POR EL PERIODO Y TEMPERATURA RECOMENDADO POR EL FABRICANTE.

5.-TAPAR LA BATEA PARA EVITAR ASPIRAR LOS VAPORES SALIENTES

6.-PARA ENJUAGAR RETIRE EL EQUIPO DEL DESINFECTANTE Y SUMERGIRLO EN UNA BATEA CON AGUA ESTERIL, AGUA TRATADA MICROBIOLOGICAMENTE O DESTILADO CON EL IRRIGADOR DE CANAL CONECTADO INSUFLE AGUA TRATADO CON UNA GERINGA  ATRAVEZ DE LOS CANALES AIRE AGUA Y SUCCION.

SECADO DEL EQUIPO

1.-RETIRE EL EQUIPO DE LA BATEA.

2.-CON EL IRRIGADOR DE CANAL CONECTADO INSUFLE AIRE CON UNA GERINGA  ATRAVEZ DE LOS CANALES AIRE AGUA Y SUCCION.

3.-DESCONECTE EL IRRIGADOR DE CANALES

4.-CON PAÑO ESTERIL SEQUE LAS PARTES EXTERNAS DEL ENDOSCOPIO Y ACCESORIOS REUSABLES





 4.-CASO PRACTICO

SE PUEDE REALIZAR LA ANGULACION - UTILIZANDO GUIA DE ANGULACION, ES DONDE VERIFICAMOS LA PARTE DOBLABLE DEL TUBO DE INSERCION CON 50° A LA DERECHA, 180°  A LA IZQ. ABAJO, 90° A LA DERECHA SUPERIOR, 90° A LA IZQ. SUPERIOR,

NOTA: SE PUEDE REALIZAR AJUSTE 3 VECES, DESPUES DE LA 3 VECES EL EQUIPO SE DEBE LLEVAR AL TALLER PARA UN MANTENIMIENTO TOTAL QUE INVOLUCRA EL DESARMADO CAIBRACION Y ARMADO DE LA MISMA

NOTA:EL TERMINAL DE LA PUNTA DISTAL (R) SE PUEDE LIMIAR CON UN PAPEL ESPECIAL SIN PELUSAS

CONECCION DEL ENDOSCOPIA A LA FUENTE DE LUZ FRIA Y AL PROCESADOR

1.-SE CONECTA ESTOS DOS COMPONENTES A LA ENDOSCOPIA (PR)

 Y SE PROCEDE A CONECTAR TAMBIEN A LA BOTELLA DE ASPIRACION DEL CONECTOR (D) Y UNA MANGUERA AL CONECTOR (C) DE SUCCION ESTA ULTIMA VA A LA BOTELLA DE ASPIRACION DEL ASPIRIRADOR DESPUES DEL FILTRO BACTERIOLOGICO

2.-PROCEDEMOS A ENCENDER EL ASPIRADOR

3.-EL TUBO DE INSERSION TENEMOS QUE LLEVAR A UNA BANDEJA CON AGUA Y VEMOS QUE EXPULSA AIRE.

4.-ENCENDEMOS LA FUENTE DE LUZ FRIA Y EL PROCESADOR

5.-EN LA FUENTE DE LUZ FRIA PRESIONAMOS EL BOTON "AIR"

6.-EL TUBO DE INSERCION INTRODUCIMOS EN LA BANDEJA DE AGUA MANIOBRANDO EL LA PARTE DE CONTROL DE LA ENDOSCOPIA



7.-LO RETIRAMOS UN MOMENTO Y NUEVAMENTE LO INTRODUCIMOS A LA BATEA; TAMBIEN LO PODEMOS VER EN EL MONITOR COMO RESULTADO DEL CONTACTO DE LA PUNTA DISTAL.

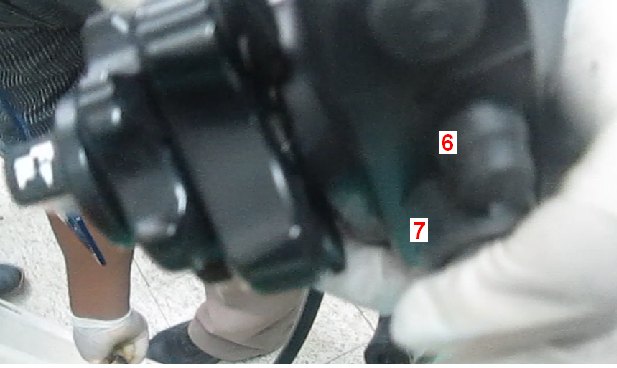

8.-PARA ESTA ACCION PRESIONAMOS Y SOLTAMOS EL BOTON 7=VALVULA DE ASPIRACION DEL TUBO INSERCION EN LA PARTE DEL CONTROL

9.-PODEMOS ENCENDER TAMBIEN LA LUZ DENTRO DE LA BANDEJA DE AGUA

10.-APAGAMOS EL ASPIRADOR, FUENTE DE LUZ FRIA, EL PROCESADOR

11.-DESCONECTAMOS LA MANGUERA DE LA FRASCO DE ASPIRACION

12.-DESCONECTAMOS EL CONECTOR DE (D)  A LA BOTELLA; ESTA TIENE SU POSICION DE GUARDADO CORRECTO EN EL MISMO FRASCO.

13.-DESCONECTO TODO Y SE DEBE DE GUARDAR COMO SE ENCONTRO EL EQUIPO


OTROS COMPONENTES RELACIONADOS

FUENTE DE LUZ FRIA
